Hochleistungs-Membranventil für den industriellen Einsatz

Hochleistungs-Membranventil für den industriellen Einsatz

Produktübersicht

Unser Premium-Membranventil ist für außergewöhnliche Leistung bei der Handhabung korrosiver Flüssigkeiten, steriler Flüssigkeiten, Reinstwasser und kritischer Lebensmittel- und Pharmaprozesse ausgelegt. Dieses Ventil ist in den Konfigurationen Wehrtyp, Durchgangstyp und Sanitärtyp erhältlich und wird mit Präzisionsguss- und Edelstahlgusstechniken präzise hergestellt, um eine hervorragende strukturelle Integrität und Kompatibilität mit verschiedenen Industrieumgebungen zu gewährleisten. Entwickelt für Nullleckage und blasendichte Abdichtung, eliminiert es tote Winkel und unterstützt die CIP/SIP-Sterilisation, was es ideal für hygienische und kontaminationsfreie Flüssigkeitskontrollanwendungen macht.

Technische Spezifikationen

• Nenndurchmesser (DN): DN6 – DN300 / NPS 1/4“ – 12“
• Druckstufe: PN6, PN10, PN16, Klasse 150
• Arbeitstemperatur: -20 °C bis 220 °C (variiert je nach Material)
• Körpermaterial:
  • Edelstahl: SS304, SS316L (hergestellt durch Edelstahlguss)
  • Gusseisen, Sphäroguss
  • Kunststoff: UPVC, CPVC, PVDF, PP
• Membranmaterial: PTFE, EPDM, Silikon, FKM
• Endverbindung: Flansch, Gewinde, Klemme, geschweißt
• Betätigungsmodus: Manuell (Hebel/Getriebe), Pneumatisch, Elektrisch
• Dichtungsebene: Keine Leckage, blasendicht
• Designstandard: GB, ANSI, DIN, ISO, 3A, FDA, CE

Produktmerkmale und Vorteile

• Überlegene Korrosionsbeständigkeit: Das aus hochwertigen Materialien und Präzisionsguss gefertigte Ventil widersteht aggressiven korrosiven Medien ohne Leistungseinbußen.
• Hygienisches und schadstofffreies Design: Keine toten Winkel und glatte Innenflächen verhindern Flüssigkeitsstagnation und erfüllen strenge Hygienestandards für Lebensmittel-, Pharma- und Biotechnologieanwendungen.
• Sterilisierbar (CIP/SIP-kompatibel): Unterstützt die Reinigung und Sterilisation vor Ort, wodurch eine Demontage überflüssig wird und Ausfallzeiten reduziert werden.
• Null-Leckage-Leistung: Die blasendichte Abdichtung gewährleistet keinen Flüssigkeitsverlust und schützt so Personal und Umwelt.
• Lange Lebensdauer: Langlebige Membranmaterialien und robustes Pumpenventilzubehör minimieren den Verschleiß und reduzieren die Wartungshäufigkeit.
• Einfache Wartung: Die einfache Struktur ermöglicht einen schnellen Austausch der Membran und routinemäßige Inspektionen ohne Spezialwerkzeuge.
• Vielseitige Betätigungsoptionen: Manuelle, pneumatische oder elektrische Betätigung, um unterschiedlichen Betriebsanforderungen und Automatisierungsgraden gerecht zu werden.

Installations- und Betriebsschritte

1. Wählen Sie den passenden Ventiltyp (Wehr/Durchgang/Sanitär) basierend auf Ihrem Flüssigkeitstyp und Anwendungsszenario.
2. Stellen Sie sicher, dass der Endanschlusstyp (Flansch/Gewinde/Klemme/geschweißt) zu Ihrem Rohrleitungssystem passt und befestigen Sie das Ventil fest.
3. Installieren Sie den Betätigungsmechanismus (manueller Hebel/Zahnrad, pneumatischer Aktuator oder elektrischer Aktuator) gemäß den Richtlinien des Herstellers.
4. Führen Sie einen Drucktest durch, um sicherzustellen, dass keine Leckage vorliegt, bevor Sie Flüssigkeiten in das System einleiten.
5. Führen Sie bei Sanitäranwendungen vor dem regulären Betrieb nach Bedarf eine CIP/SIP-Sterilisation durch.
6. Überprüfen Sie den Zustand der Membran vierteljährlich und ersetzen Sie verschlissene Teile durch Original-Pumpenventilzubehör, um die Leistung aufrechtzuerhalten.

Anwendungsszenarien

• Pharmazeutik und Biotechnologie: Steriler Flüssigkeitstransfer, Arzneimittelformulierung und Bioreaktorsysteme
• Lebensmittel und Getränke: Getränkeverarbeitung, Milchproduktion und Lebensmittelverpackungslinien
• Wasseraufbereitung und Reinstwasser: Umkehrosmoseanlagen, Reinstwasserproduktion für die Elektronik
• Chemie und Petrochemie: Umgang mit korrosiven Chemikalien, petrochemische Raffinierungsprozesse
• Halbleiter und Elektronik: Kontrolle ultrareiner Flüssigkeiten in der Chipherstellung
• Papier und Textil: Chemikaliendosierung und Flüssigkeitskontrolle beim Textilfärben und bei der Papierherstellung
• Umweltschutz: Abwasserbehandlung und korrosives Abwassermanagement

Vorteile für Kunden

• Reduzierte Betriebskosten: Lange Lebensdauer und einfache Wartung minimieren Ausfallzeiten und Austauschkosten.
• Einhaltung von Industriestandards: Erfüllt die FDA-, 3A- und CE-Anforderungen und vermeidet behördliche Strafen.
• Verbesserte Prozesshygiene: Schadstofffreies Design reduziert das Risiko einer Produktkontamination in Lebensmittel-/Pharmaanwendungen.
• Erhöhte Sicherheit: Keine Leckage verhindert die Exposition gegenüber gefährlichen korrosiven Flüssigkeiten und schützt so Arbeiter und Einrichtungen.
• Flexibilität: Mehrere Konfigurationen und Anpassungsoptionen passen sich den individuellen Betriebsanforderungen an.

Zertifizierungen und Compliance

Unsere Membranventile werden in Übereinstimmung mit globalen Industriestandards hergestellt, darunter GB, ANSI, DIN, ISO, 3A, FDA und CE. Alle Produkte werden strengen Qualitätsprüfungen unterzogen, um die Einhaltung der Anforderungen an Druckstufe, Materialreinheit und Dichtungsleistung sicherzustellen und Ihnen eine zuverlässige und konforme Flüssigkeitskontrolllösung zu bieten.

Anpassungsoptionen

• Benutzerdefinierter Nenndurchmesser: Passen Sie die DN/NPS-Größen an Ihre Pipeline-Spezifikationen an
• Materialanpassung: Wählen Sie aus zusätzlichen Legierungsmaterialien (durch Präzisionsguss) für extreme Umgebungen
• Anpassung der Betätigung: Kundenspezifische pneumatische/elektrische Betätigungssysteme für automatisierte Prozesse
• Anpassung der Endverbindungen: Spezielle Flansch-/Gewindeverbindungen zur Anpassung an bestehende Rohrleitungssysteme
• Anpassung des Membranmaterials: Kundenspezifische Verbundmaterialien für einzigartige Anforderungen an die Flüssigkeitskompatibilität

Produktionsprozess

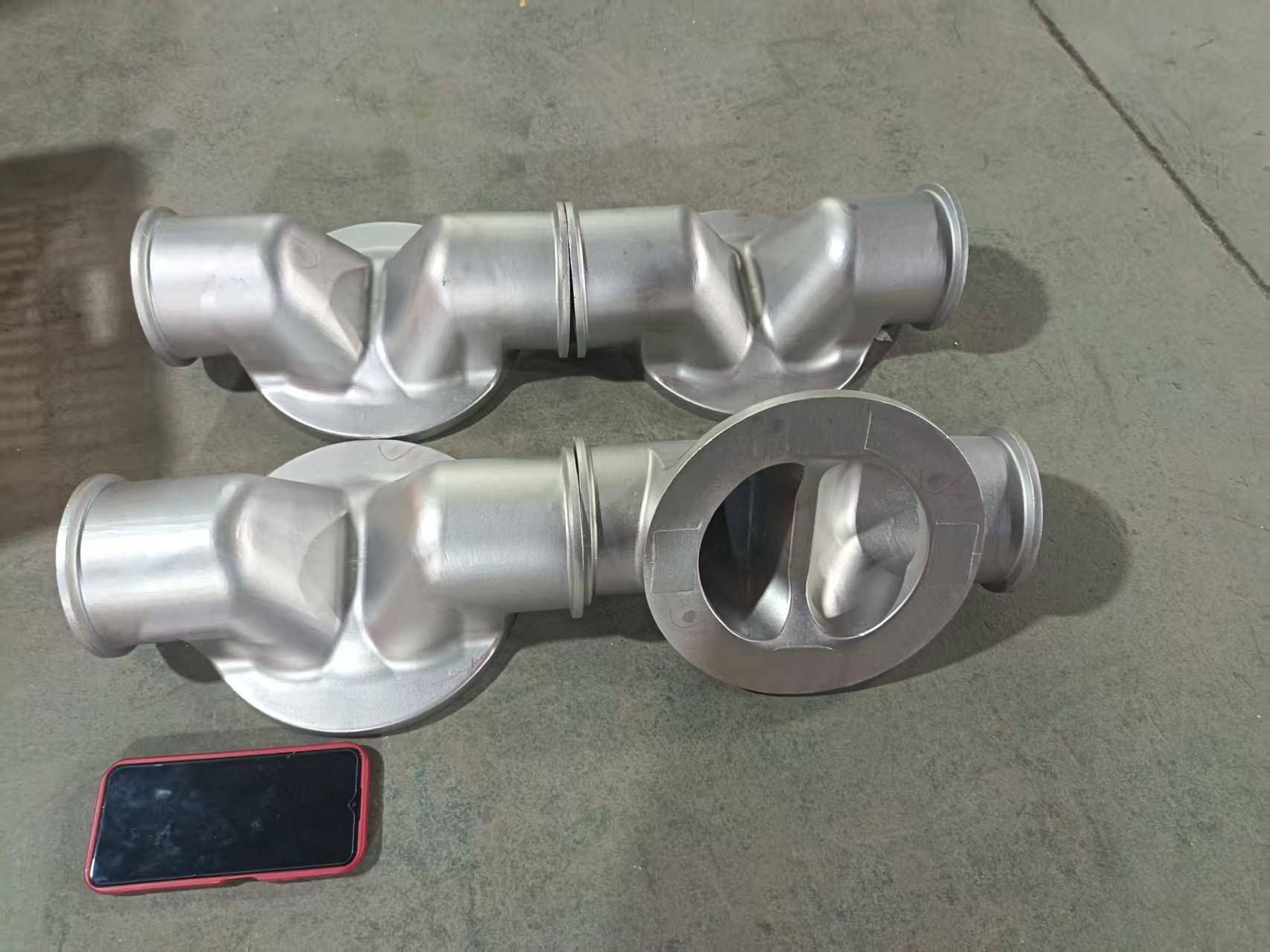

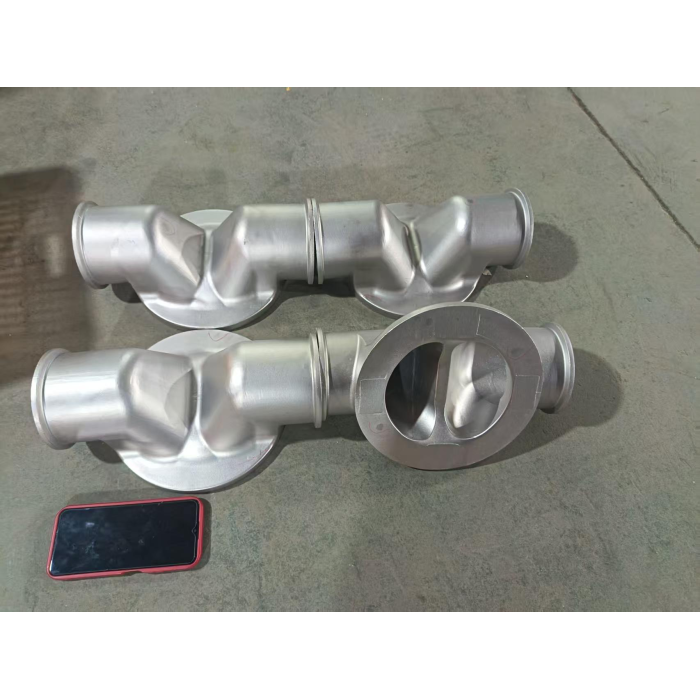

Unsere Membranventile beginnen mit hochwertigen Rohstoffen, die durch Präzisionsguss und Edelstahlguss zu Ventilkörpern mit einheitlichen Abmessungen verarbeitet werden. Wichtige Zubehörteile für Pumpenventile werden im Schmiede- und Wendesandverfahren hergestellt, um Festigkeit und Haltbarkeit zu gewährleisten. Jedes Ventil durchläuft in jeder Phase eine strenge Qualitätskontrolle: Materialinspektion, Überprüfung der Gussqualität, Montagetests und abschließende Druck-/Dichtungsprüfungen. Dieser strenge Produktionsprozess garantiert zuverlässige Leistung und lange Lebensdauer für jedes Gerät.

FAQ (häufig gestellte Fragen)

• F: Welcher maximalen Temperatur kann das Membranventil standhalten?
  A: Die Arbeitstemperatur liegt zwischen -20 °C und 220 °C, je nach gewähltem Membran- und Gehäusematerial (z. B. vertragen PTFE-Membranen höhere Temperaturen als EPDM).
• F: Kann das Ventil für Reinstwasseranwendungen verwendet werden?
  A: Ja, unser Sanitär-Membranventil ist speziell für Reinstwassersysteme konzipiert, ohne Totwinkel und schadstofffreie Materialien, um die Wasserreinheit aufrechtzuerhalten.
• F: Wie oft sollte die Membran ausgetauscht werden?
  A: Unter normalen Betriebsbedingungen sollte die Membran vierteljährlich überprüft und alle 6–12 Monate (oder nach Bedarf) durch Original-Pumpenventilzubehör ersetzt werden, um die Dichtleistung sicherzustellen.
• F: Ist das Ventil mit der CIP/SIP-Sterilisation kompatibel?
  A: Ja, alle Membranventile des Sanitärtyps sind so konzipiert, dass sie CIP- (Clean-in-Place) und SIP- (Sterilize-in-Place) Prozesse ohne Demontage unterstützen.
• F: Können Sie kundenspezifische Ventilgrößen außerhalb des Standardbereichs DN6–DN300 anbieten?
  A: Ja, wir bieten kundenspezifischen Präzisionsguss für nicht standardmäßige Nenndurchmesser an, um Ihre spezifischen Pipeline-Anforderungen zu erfüllen.
